Le module thermique d’appartement (MTA) assure la gestion du chauffage et de l’eau chaude sanitaire dans les logements collectifs raccordés à un réseau de chaleur urbain ou à une installation de production centralisée. Au cœur de ce système, l’échangeur de chaleur à plaques brasées joue un rôle déterminant : sans lui, aucun transfert thermique entre le réseau primaire et l’installation secondaire de l’appartement n’est possible. Comprendre son fonctionnement permet de mieux choisir son équipement, d’optimiser ses performances et de se conformer aux exigences réglementaires actuelles.
Qu’est-ce qu’un échangeur de chaleur à plaques brasées pour module thermique d’appartement ?

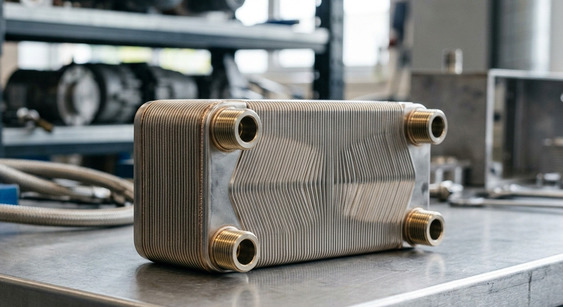

L’échangeur de chaleur à plaques brasées — aussi appelé brazed plate heat exchanger (BPHE) — constitue la pièce maîtresse du module thermique d’appartement. Contrairement aux échangeurs à plaques et joints, il ne comporte ni bâti ni joints d’étanchéité : les plaques sont directement assemblées par brasage sous vide, avec du cuivre ou du nickel comme matériau de liaison.
L’ensemble se compose de plaques ondulées en acier inoxydable et de deux plaques terminales équipées des connexions hydrauliques. La forme ondulée des plaques augmente la surface d’échange et renforce la turbulence des fluides, ce qui améliore le transfert thermique. Résultat : un équipement compact, robuste et thermiquement très efficace.
Les échangeurs à plaques soudées couvrent les applications à très haute pression et très haute température ; les échangeurs brasés, eux, occupent le créneau intermédiaire qui correspond parfaitement aux besoins des modules thermiques d’appartement : pressions jusqu’à 30 bar et températures jusqu’à 200 °C selon les modèles.
Comment fonctionne un échangeur de chaleur dans un module thermique d’appartement ?
Deux circuits hydrauliques distincts circulent dans l’échangeur, sans jamais se mélanger :
- Le circuit primaire transporte le fluide caloporteur chaud issu du réseau de chaleur urbain ou de la chaufferie collective.
- Le circuit secondaire alimente directement les émetteurs de l’appartement (radiateurs, plancher chauffant) ainsi que la production d’eau chaude sanitaire.
Les deux fluides circulent en sens opposés — principe du courant à contre-courant — de chaque côté des plaques ondulées. La chaleur traverse la paroi métallique et passe du fluide chaud vers le fluide froid, sans contact direct. Ce principe maximise la différence de température sur toute la longueur de l’échangeur et améliore le rendement global du transfert.
Dans un module thermique d’appartement, l’échangeur peut assurer deux fonctions simultanées ou successives : chauffage et production d’eau chaude sanitaire. Certains modules intègrent deux échangeurs distincts pour optimiser chaque usage indépendamment.
Pourquoi l’échangeur à plaques brasées s’impose dans les modules thermiques d’appartement ?
Les fabricants de modules thermiques retiennent massivement les échangeurs à plaques brasées pour plusieurs raisons techniques et économiques concrètes.
Compacité. Le volume réduit de l’échangeur contribue directement à la miniaturisation du module. Un MTA compact s’intègre dans un placard technique standard, ce qui préserve la surface habitable de l’appartement.
Performances thermiques élevées. Le taux d’efficacité d’un échangeur à plaques brasées dépasse systématiquement celui des échangeurs tubulaires de même encombrement. Les ondulations des plaques créent une turbulence qui améliore les coefficients d’échange.
Résistance aux conditions de service. Le brasage confère une rigidité mécanique supérieure aux assemblages à joints. L’échangeur supporte sans défaillance les cycles de pression et les variations thermiques répétées.
Faible risque d’encrassement. La géométrie des canaux favorise l’autolavage par turbulence. Les dépôts calcaires s’accumulent moins vite que dans un échangeur tubulaire, ce qui allonge les intervalles de maintenance.
Coût de possession maîtrisé. Prix à l’achat inférieur aux alternatives tubulaires et coûts de maintenance réduits sur toute la durée de vie : l’échangeur à plaques brasées offre le meilleur rapport performance/coût pour une installation résidentielle collective.
Polyvalence. Le même type d’échangeur équipe aussi les pompes à chaleur, les installations solaires thermiques, les stations de production d’ECS et les systèmes de réfrigération industrielle.
Matériaux et construction : les critères de durabilité
L’acier inoxydable austénitique, en grade 304 ou 316L, constitue le matériau de prédilection pour les plaques. Le grade 316L offre une meilleure résistance à la corrosion en présence de chlorures, ce qui convient aux réseaux d’eau chaude sanitaire traitée avec des produits chlorés.
Le brasage au cuivre convient à la grande majorité des applications eau/eau. Le brasage au nickel s’impose lorsque le fluide est agressif vis-à-vis du cuivre — eau ammoniaquée, certains frigorigènes — ou lorsque les réglementations sanitaires interdisent le contact cuivre/ECS.
Les plaques terminales, plus épaisses, assurent la rigidité de l’ensemble et accueillent les raccordements filetés ou à bride. Leur conception intègre des zones de distribution qui répartissent uniformément le fluide sur toute la largeur des plaques actives.
Échangeur de chaleur et conformité RE2020 : ce que les professionnels doivent savoir
Depuis le 1er janvier 2022, la Réglementation Environnementale RE2020 remplace la RT2012 pour toutes les constructions neuves. Le palier 2025, entré en vigueur le 1er janvier 2025 et encadré par le décret n° 2024-1258 du 30 décembre 2024, durcit les seuils carbone et les exigences énergétiques applicables aux logements collectifs.
La RE2020 fixe une consommation d’énergie primaire maximale de 85 kWhEP/m²/an pour les logements collectifs. Elle évalue désormais l’impact carbone sur tout le cycle de vie du bâtiment, y compris les équipements techniques comme les modules thermiques. L’indicateur IC Construction, abaissé au palier 2025, impose une sélection rigoureuse des composants.
Dans ce contexte, le module thermique d’appartement raccordé à un réseau de chaleur urbain (RCU) représente un atout réglementaire. Les logements collectifs avec RCU bénéficient d’un seuil d’IC Énergie spécifique (320 kgCO₂eq/m²/an au palier 2025), plus favorable que les autres configurations. Un échangeur performant et correctement dimensionné réduit les pertes thermiques et améliore les résultats de la simulation RE2020.
Les prochains paliers réglementaires prévus en 2028 puis 2031 viendront encore abaisser les seuils. Choisir dès aujourd’hui un échangeur aux meilleures performances anticipe ces évolutions et sécurise la conformité du bâtiment sur le long terme.
Entretien et maintenance de l’échangeur de chaleur : bonnes pratiques
Un échangeur à plaques brasées bien entretenu dure plusieurs décennies. Les principales causes de dégradation sont le tartre (dépôts calcaires), la corrosion (qualité des fluides inadaptée) et les contraintes mécaniques répétées dues à des cycles de pression excessifs.
- Surveiller la qualité et le pH des fluides en circuit primaire et secondaire.
- Maintenir la pression de service dans les plages préconisées par le fabricant.
- Prévoir un adoucissement ou un traitement de l’eau si la dureté dépasse 20 °fH (degrés français).
- Réaliser une inspection visuelle annuelle des raccordements et mesurer la perte de charge différentielle pour détecter un encrassement naissant.
- Confier le détartrage chimique à un prestataire qualifié, avec des produits compatibles acier inoxydable/cuivre brasé.
Un contrat de maintenance préventive, incluant l’échangeur parmi les équipements surveillés, réduit significativement le risque de panne et optimise la durée de vie du module thermique dans son ensemble.
Choisir le bon échangeur pour son module thermique : les paramètres de dimensionnement
Le dimensionnement d’un échangeur de chaleur pour MTA repose sur plusieurs variables interdépendantes :
- La puissance thermique requise (en kW), selon les besoins en chauffage et ECS de l’appartement ou du groupe de logements desservi.
- Les températures d’entrée et de sortie des deux circuits : un réseau haute température (départ 90 °C) ne se dimensionne pas comme un réseau basse température (départ 55 °C).
- Les débits volumiques de chaque circuit, qui conditionnent les vitesses de passage dans les canaux et la turbulence.
- La pression maximale de service du réseau primaire, qui détermine la catégorie de pression de l’échangeur et les exigences liées à la Directive Équipements Sous Pression (DESP).
- La qualité des fluides, notamment la teneur en chlorures, le pH et la présence éventuelle de glycol.
Un échangeur sous-dimensionné ne couvrira pas les pointes de demande et dégradera le confort des occupants. Un échangeur surdimensionné entraîne un surcoût inutile et nuit à la régulation. Le dimensionnement doit donc s’appuyer sur une analyse précise du cahier des charges, conduite par un bureau d’études ou un technicien qualifié.
